Impianto elettrico

Intervento su opere di nuova costruzione

Capannone Via Baracca, Milano



La struttura è rappresentata da un capannone industriale di nuova costruzione denominato capannone 6.

I capannoni 1 e 2 già esistenti sono alimentati da n 1 fornitura elettrica dedicata installata nella nicchia contatori, al piano terra esterno, posizionato all’esterno dell’edificio del capannone 1 sul lato strada di via polveriera con le seguenti caratteristiche:

  • Tipo sistema trifase
  • Frequenza 50hz
  • Tensione nominale 230/400v
  • Sistema di distribuzione tt
  • Corrente di cortocircuito max 6ka



Il nuovo capannone 6 prenderà alimentazione elettrica dal quadro generale del pan. 2



L’impianto elettrico in oggetto sarà dotato di impianto di terra esistente e per i capannoni 1 e 2 che per i capannoni 3,4 e 5

La rete di terra esistente è ampliamente distribuita su tutto il perimetro della proprietà.



Per soddisfare tali specifiche, l’impianto così costruito:

Dispersore a picchetto in acciaio zincato del tipo a croce( o tubolare), della lunghezza minima di metri 1.5 e di dimensioni in mm 50x50x5, oppure in acciaio ramato di sezione circolare del diametro di almeno 20 mm, in numero almeno di 4 unità, distanziati tra loro non meno di 10 m.

Dispersore orizzontale treccia di rame nudo interrata ad una profondità minima di cm 60, a contatto diretto con il terreno e di sezione pari a 35mm2; il collegamento fra picchetti e treccia di rame deve avvenire attraverso morsetti o saldatura forte. Inoltre verranno intrecciati i ferri di fondazione dei plinti in almeno due punti da collegare ai dispersori intenzionali.



Collettore principale di terra in numero di uno, ubicato nel locale tecnico al piano interrato. Il collettore ha dimensioni tali da permettere i collegamenti necessari e corredati di sezionatori per il conduttore di terra, manovrabile con apposito attrezzo al fine di permettere le verifiche sul solo impianto di dispersione.



Conduttore di terra costituito da un conduttore unipolare FS17 di sezione minima pari a 16-25mm2 che collega il dispersore al collettore di terra; è necessario che sia protetto da sollecitazioni meccaniche con tubo in PVC dal punto di collegamento al collettore di terra; inoltre è necessario la protezione meccanica negli attraversamenti di pareti.



Conduttore PE parte del Collettore di terra e si diramerà lungo tutto il tracciato dell’impianto e collegato a tutte le prese a spina o direttamente alle masse di tutti gli apparecchi alimentati da esse, compresi gli apparecchi di illuminazione con parti metalliche comunque accessibili. Su detti conduttori non devono essere inseriti dispositivi di interruzione elettrica; le sezioni da utilizzare per il conduttore PE verranno di seguito specificate limitatamente alle dorsali di distribuzione, per i circuiti terminali la sezione del conduttore in questione deve essere almeno pari alla maggiore sezione dei conduttori di fase presenti nella stessa tubazione.



Il Conduttore Equipotenziale Principale costituito da un conduttore di sezione minima pari a 6 mm2 che collega tutte le tubazioni di acqua e gas, nel punto di entrata alla struttura, al collettore di terra principale.



Il Conduttore Equipotenziale Supplementare collega gli infissi metallici, le griglie di aerazione e tutte le masse estranee al conduttore PE, il conduttore è del tipo FS17 di sezione pari a 6mm2 e colorazione G/V.



ILLUMINAZIONE ORDINARIA:

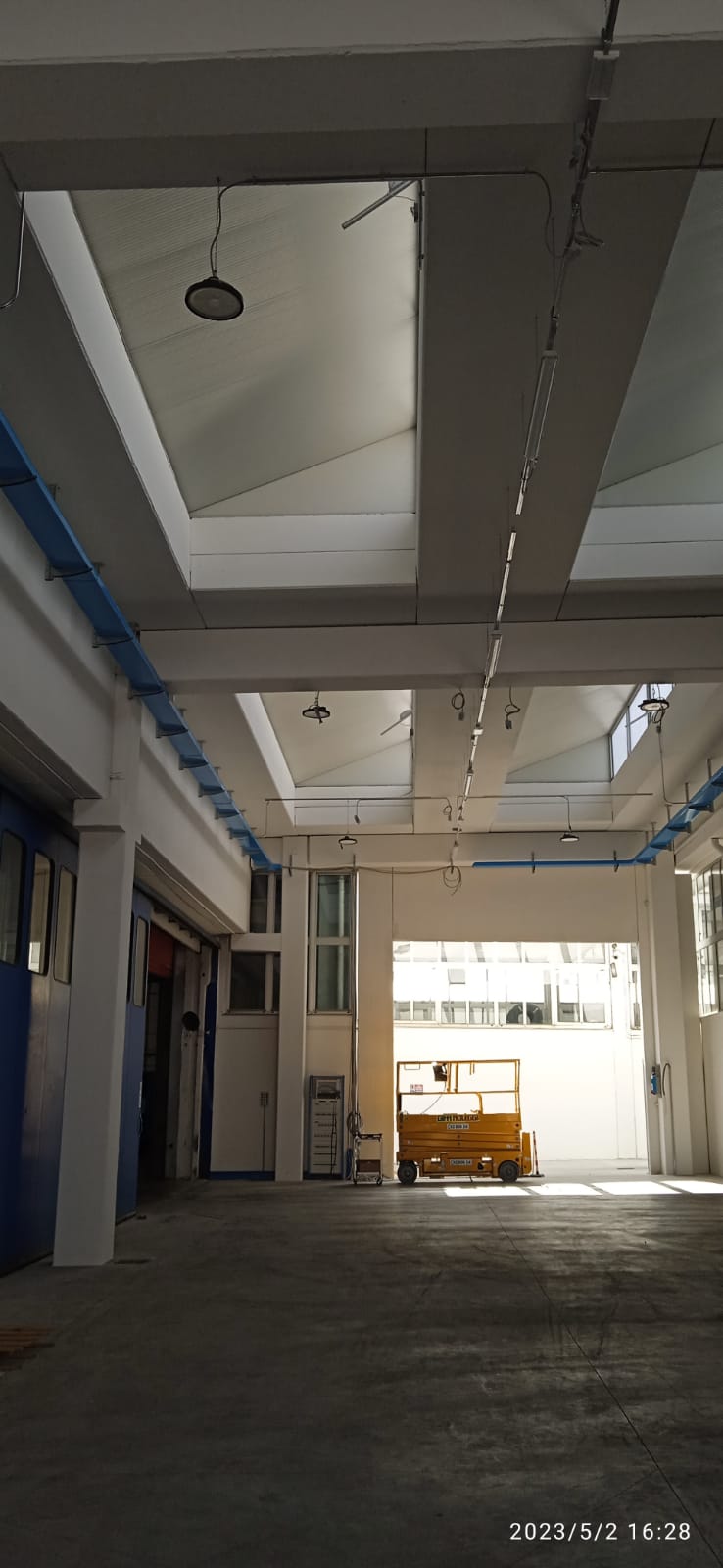

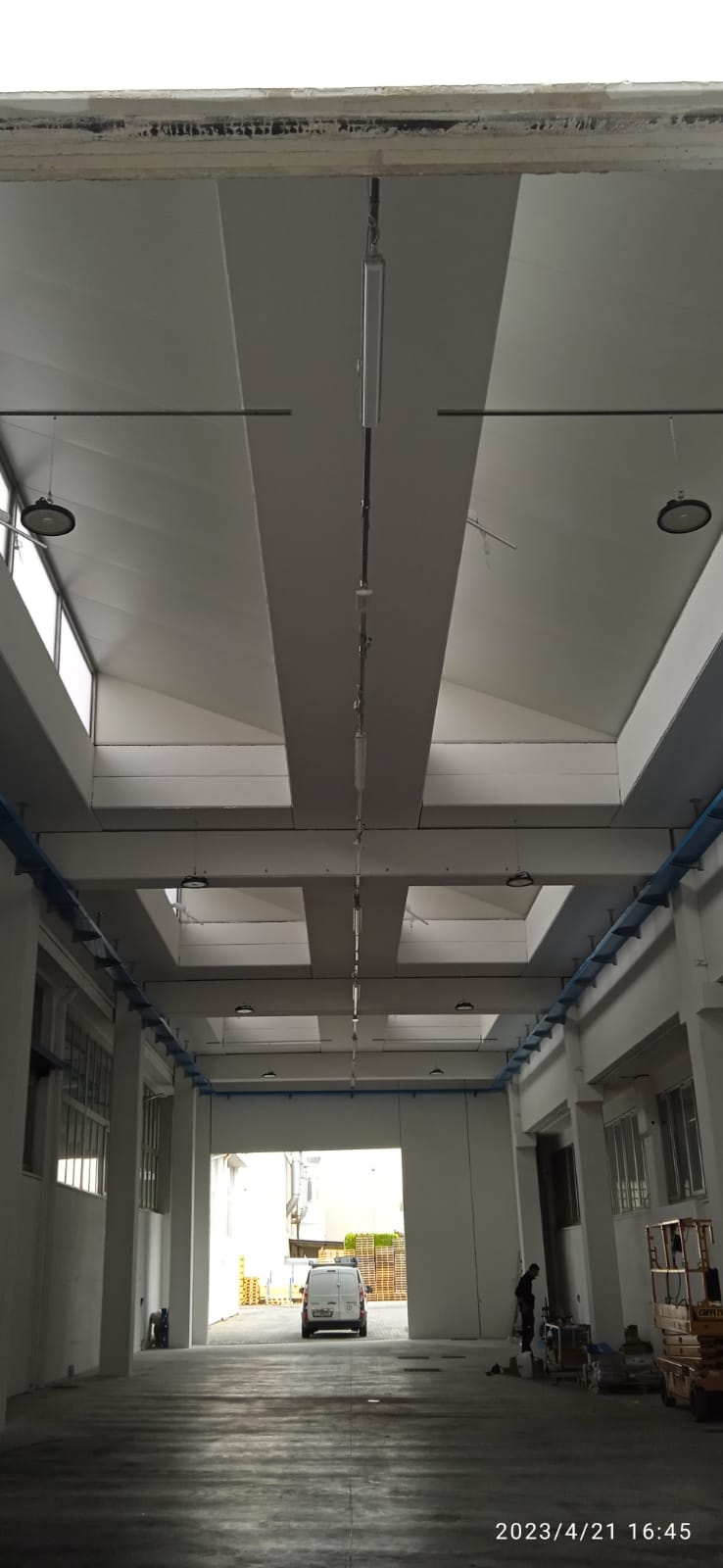

Essendo un unico locale rettangolare e vuoto abbiamo previsto un’unica blindo luce centrale a 3 circuiti dotata di nr 18 corpi illuminati a led della potenza di 56W

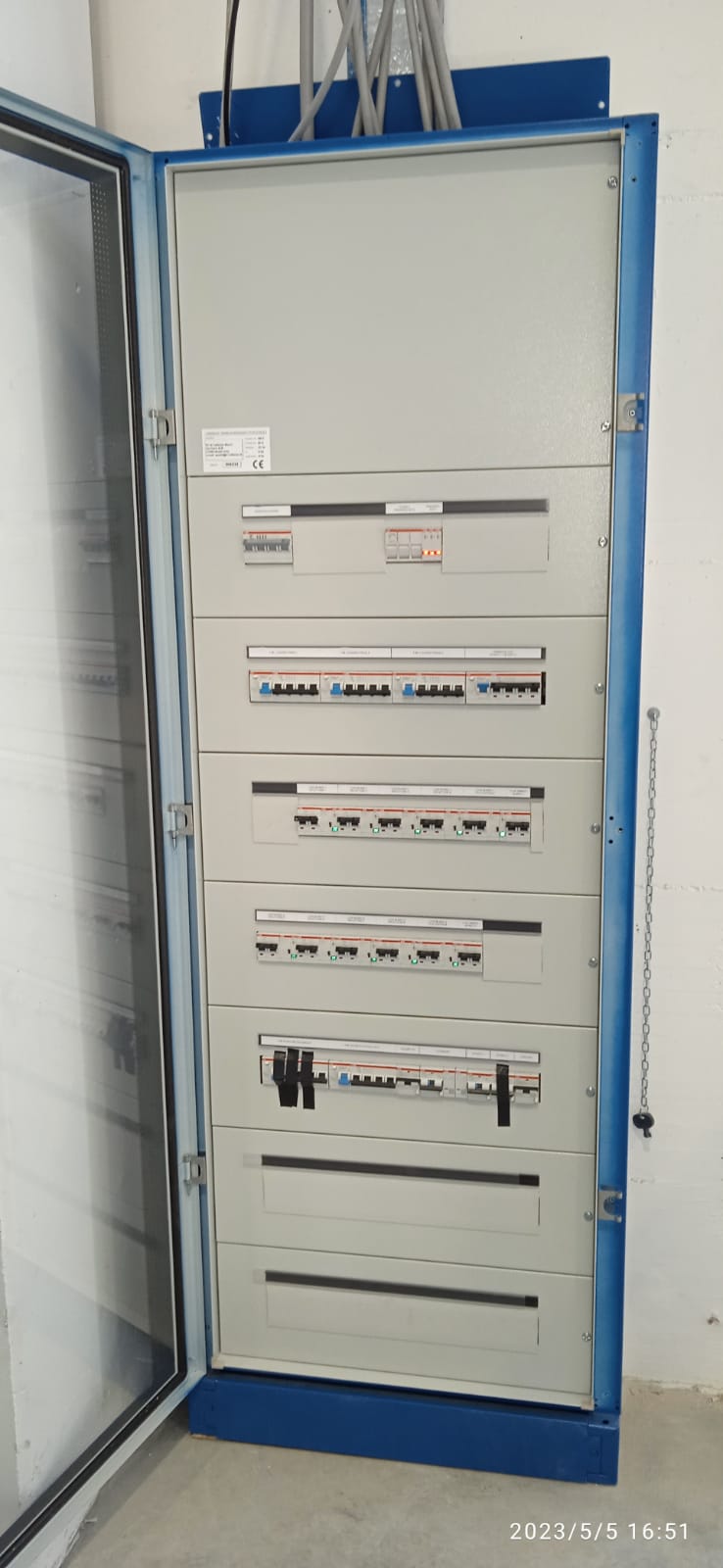

Gli apparecchi sono comandati da interruttori magnetotermici differenziali direttamente da Quadro Elettrico Generale Capannone 6 (QUEG C6).



ILLUMINAZIONE DI EMERGENZA:

Abbiamo previsto sulla blindo luce centrale che nr. 3 corpi illuminati a led della potenza di 56W per illuminazione ordinaria, siano dotati anche di batterie a tampone.

Inoltre abbiamo previsto ulteriori nr. 3 corpi illuminanti sopra le vie di accesso del capannone eventualmente accessoriabili di pittogramma di sicurezza.
